Ячейка КСО 366 кВА

Камеры сборные одностороннего обслуживания по типу назначения относятся к комплектации устройств распределения электроэнергии по высоковольтным линиям.

Они активно эксплуатируются в КТП любых типоисполнений для реализации задач:

• снятие электроэнергии из трехфазной сети переменного тока промышленной частотой 50-60 Гц и номинальным напряжением 6 (10) кВ;
• мгновенная смена показателей электроцепи;
• передача электроэнергии к узлам системы;
• протекция оборудования от чрезмерно высокого напряжения и токов КЗ.

КСО 366 серии отличаются от изделий 200-ой серии наличием выключателя нагрузки и (или) разъединителя взамен вакуумного выключателя.

Требования для безопасной эксплуатации

Камера КСО 366 по ГОСТ 15150 и ГОСТ 15543.1 соответствует климатическому исполнению У и категории размещения 3, что означает возможность безопасной и эффективной работы в закрытых неотапливаемых помещениях при следующих условиях:

• температурные границы – от -45°С до +40°С;
• высота размещения – до 1000 метров над уровнем моря;
• относительная влажность воздуха – до 75 % (при t +15°С);
• давление – 86,6-106,6 кПа.

Устройство не предназначено для эксплуатации:

• в помещениях с высоким риском возгораний и во взрывоопасной среде;
• в условиях присутствия паров, газов и летучих химических соединений, вредных для изоляции и корпуса;
• при наличии парообразных соединений с присутствием токопроводящих пылевых частиц.

Ячейки КСО 366 производятся по требованиям технических условий, регламентированных стандартом ТУ 3414-003-43229919-2014, и в соответствии положениям в папке с конструкторской документацией.

Оснащение КСО 366

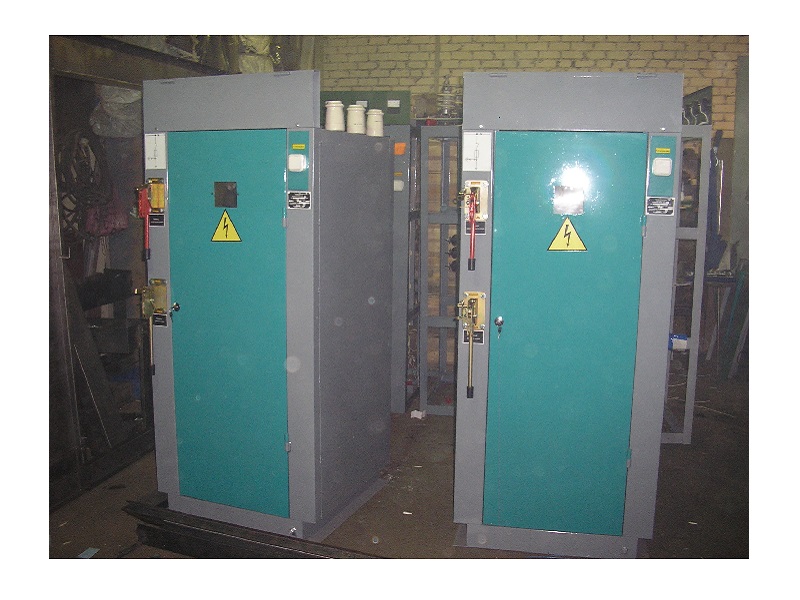

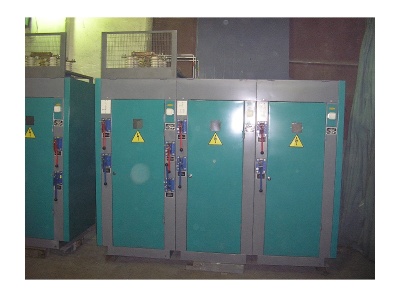

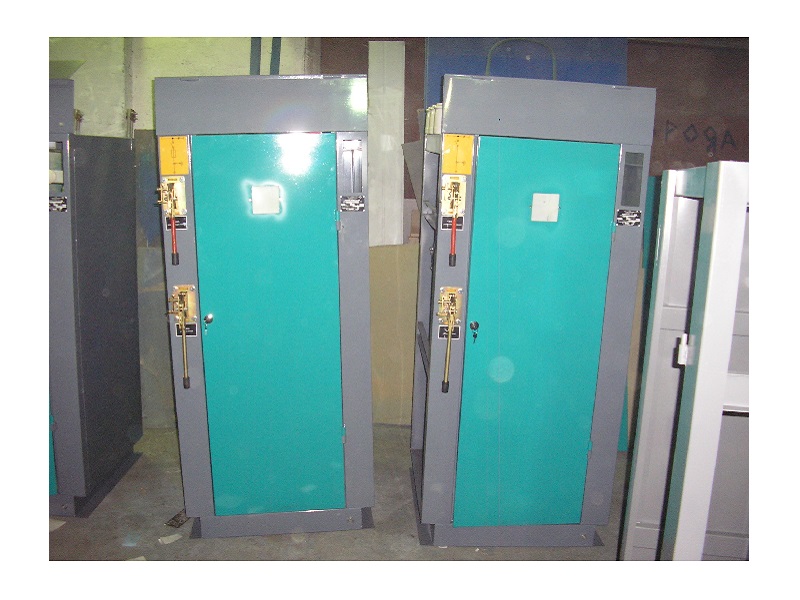

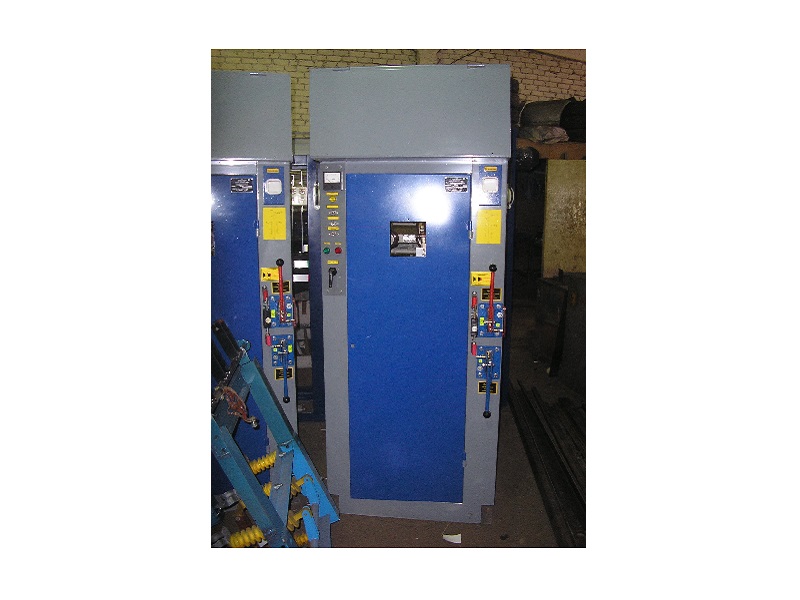

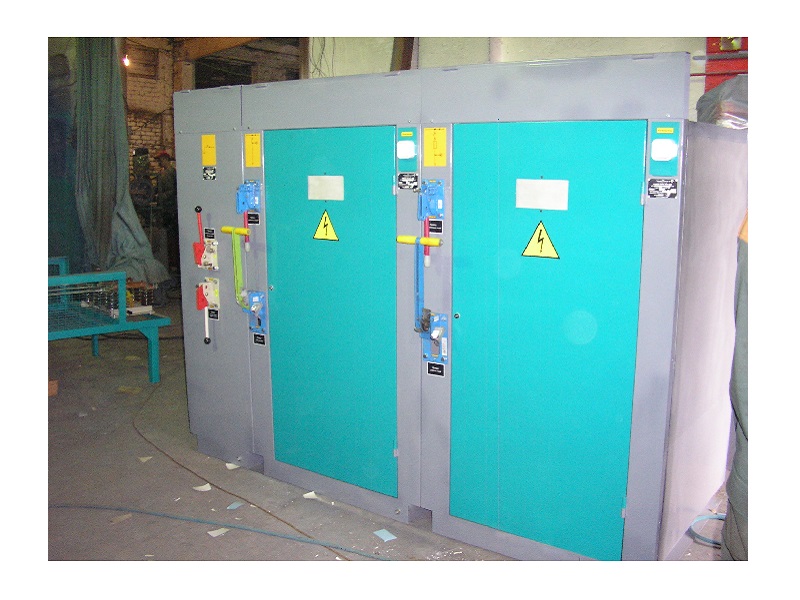

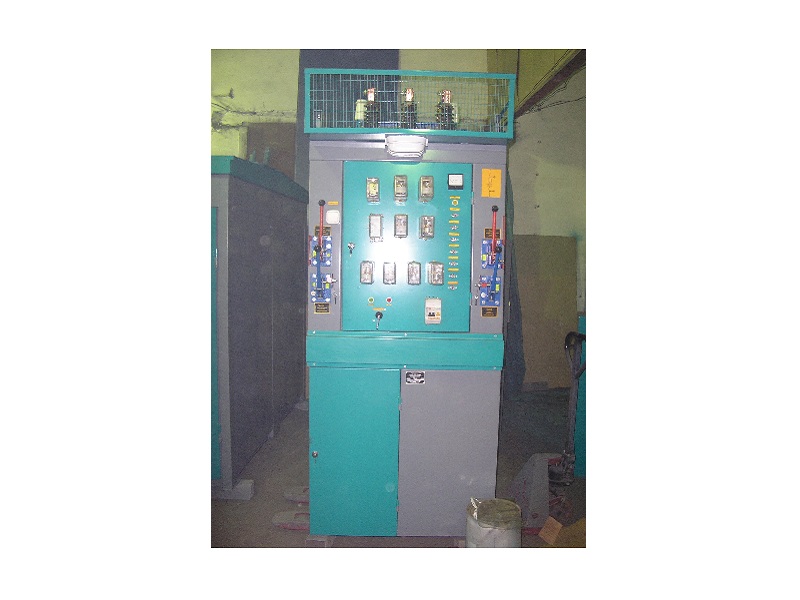

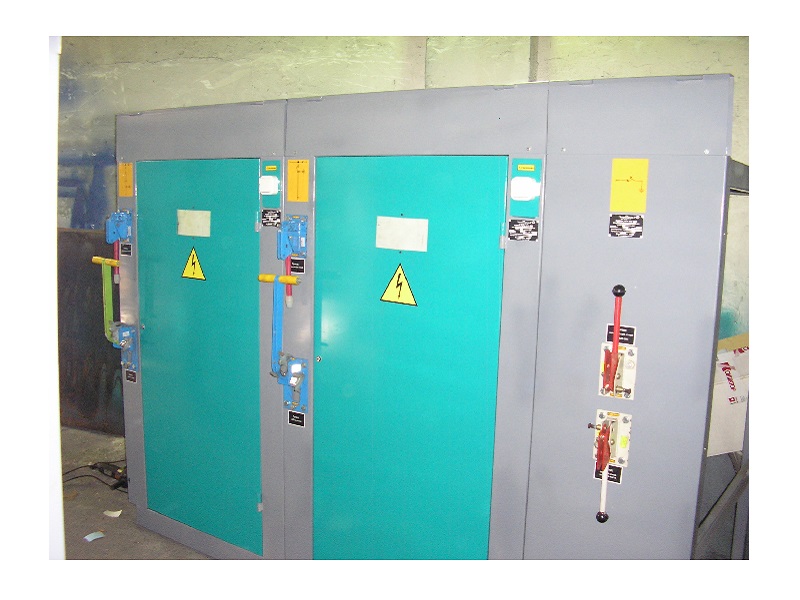

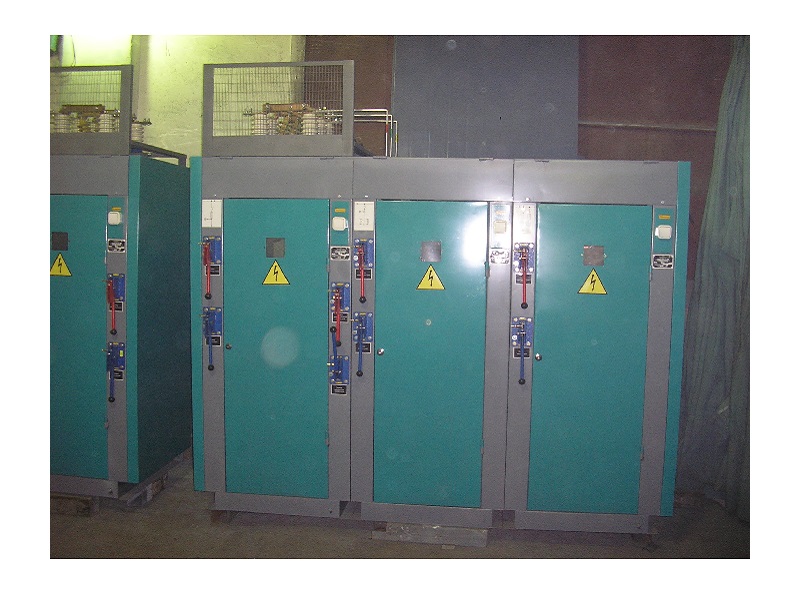

Сборные камеры одностороннего обслуживания внешне представляют собой компактный металлический шкаф, на фасадную панель которого выведены рычаги коммутационных агрегатов, индикаторы, учетно-измерительная аппаратура. Доступ к внутренним блокам осуществляется посредством дверцы, оборудованной смотровым окошком и замком для устранения рисков несанкционированного проникновения к высоковольтным узлам агрегата.

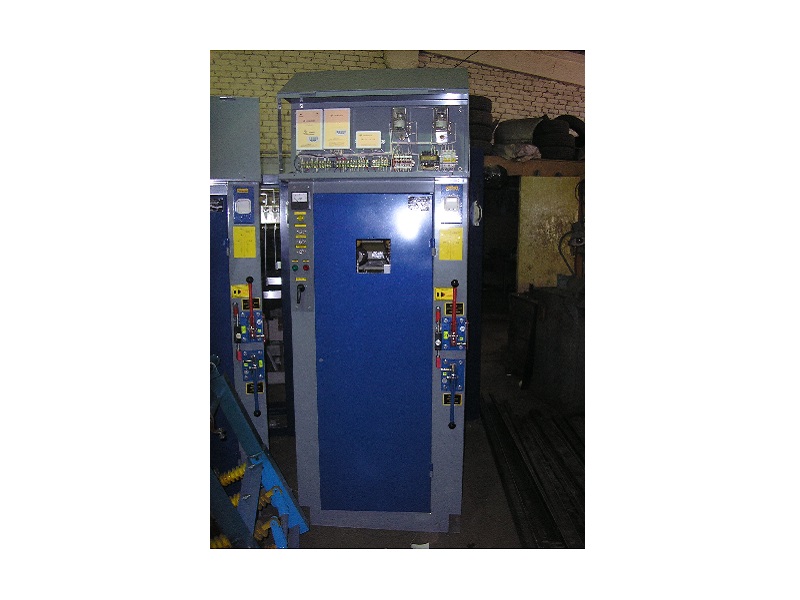

Ячейка с вертикальным рабочим положением имеет несколько локализованных отсеков:

• высоковольтный;
• релейный;
• кабельный.

Разделение блоков стационарными или съемными ограничителями позволяет минимизировать последствия аварийной ситуации.

Для просчета цены на КСО 366 серии, изготовленной компанией Энергопром по персональным проектным данным, обратитесь к региональному представителю в Санкт-Петербурге. Стоимость типовых проектов указана в каталоге.
